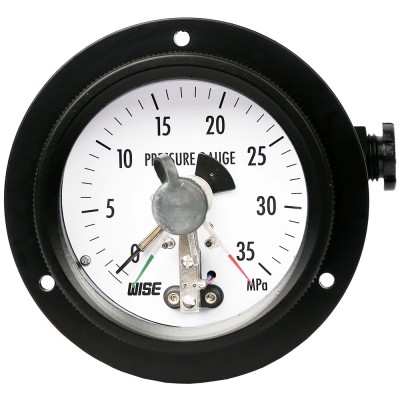

Đồng hồ áp suất tiếp điểm điện Wise P510 (2 kim, 3 kim) hay còn gọi là công tắc áp suất, cài đặt tiếp điểm cao thấp, tiếp điểm thường đóng thường mở.
Đồng hồ áp suất Wise P510 được thiết kế để đo áp suất và được trang bị khối tiếp xúc cảm ứng cho phép sử dụng tất cả các kết hợp các tiếp điểm. Khối tiếp xúc được gắn trên mặt số. Cửa sổ được trang bị một núm để điều chỉnh bên ngoài của các điểm đặt. Vì vậy đồng hồ áp suất Wise P510 còn được gọi là công tắc áp suất.
1. Thông số kỹ thuật cơ bản đồng hồ áp suất Wise P510 có tiếp điểm điện.
Đường kính mặt: 100 mm và 160 mm
Dải đo: -0.1 - 0 Mpa / 0- 200 Mpa
Vật liệu vỏ: Inox 304
Vật liệu chân: Inox 316
Chân kết nối: ⅜", ½" PT, NPT and PF
Số tiếp điểm cao thấp tùy theo khách lựa chọn
Điện áp: 250V
Thông số kích thước đồng hồ áp suất wise tiếp điểm điện P510:
2. Số tiếp điểm ( 1 tiếp điển - 2 kim, 2 tiếp điểm - 3 kim)
Đồng hồ áp suất Wise P510 được gọi là đồng hồ áp suất tiếp điểm điện 3 kim, 2 kim vì có những tiếp điểm cài đặt đóng ngắt, báo hiệu rơ-le như sau:
1. Tiếp điểm cao thường mở - 2 kim(High alarm, normal open contact)
2. 2 Tiếp điểm cao thấp - 3 kim (High and low alarm)
3. Tiếp điểm thấp thường đóng - 2 kim (Low alarm, normal close contact)
4. 2 Tiếp điểm cao - 3 kim (Two high alarm)
5. 2 tiếp điểm thấp - 3 kim (Two low alarm)
6. Failsafe high and low alarm
|
1. High alarm (S/M-1) ① Normal open ② Common ④ Ground |
2. High and low alarm (S/M-21) ① Normal close ② Common ④ Ground ② Common ③ Normal open |
3. Low alarm (S/M-2) ① Normal close ② Common ④ Ground |
4. Two high alarm (S/M-11) No.1 High alarm No.2 High alarm Low alarm High alarm ① Normal open ② Common ④ Ground ② Common ③ Normal open |
5. Two low alarm (S/M-22) No.2 Low alarm No.1 Low alarm ① Normal close ② Common ④ Ground ② Common ③ Normal close |
6. Failsafe high and low alarm (S/M-12) High alarm Low alarm ① Normal open ② Common ② Common ③ Normal close ④ Ground |
3. Đồng hồ áp suất tiếp điểm điện Wise P510 có ứng dụng:
Đồng hồ áp suất tiếp điểm điện P510 có thể được sử dụng như một chỉ báo để kiểm soát quá trình, cảnh báo lỗi phù hợp với tín hiệu bật hoặc tắt nếu áp suất đạt đến cài đặt định trước.
- Đo áp suất cơ hiển thị kết quả áp suất tại chỗ
- Cài đặt hệ thống áp suất cao thấp đóng ngắt tại chỗ
- Sử dụng trong hầu hết các ngành công nghiệp: đóng ngắt bơm, van, máy nén, tủ bảng điện, tủ điều khiển,...
Do được ứng dụng trong nhiều hệ thống khác nhau với nhiều dải đo áp suất, đồng hồ tiếp điểm điện P510 có những dải đo cơ bản sau đây:
| P510 100A HIGH/LOW ALARM(S/M-21) 0~1.6Mpa 1/2PF (Chiếc) |
| P510 100A HIGH/LOW ALARM(S/M-21) 0~1.6 bar 1/2NPT (Chiếc) |
| P510 160A HIGH/LOW(S/M-21) 0~10Mpa 1/2NPT 316SS (Chiếc) |
| P510 100A (HIGH/LOW ALARM(S/M-21) 0~40bar 1/2NPT 316SS (Chiếc) |
| P510 100N (HIGH/LOW ALARM(S/M-21) 0~150bar 1/2NPT 316SS (Chiếc) |
| P510 100A HIGH/LOW ALARM(S/M-21) 0~250 bar 1/2PT (Chiếc) |
| P510 160A HIGH/LOW ALARM (S/M-21) 0~600 bar 1/2NPT |
| P510 100A HIGH/LOW ALARM (S/M-21) -76CmHg~0k 1/2NPT |
| P510 100A HIGH/LOW ALARM (S/M-21) 0~25 bar 1/2NPT (Chiếc) |
| P510 100A HIGH/LOW ALARM ( S/M-21) 0~400 bar 1/2 NPT (Chiếc) |
| P510 100A HIGH/LOW ALARM(S/M-21) 0~10 bar 1/2NPT (chiếc) |
| P510 100A HIGH/LOW ALARM(S/M-21) 0~16 bar 1/2NPT (chiếc) |
| P510 100A HIGH/LOW ALARM(S/M-21) 0~6 bar 1/2NPT (chiếc) |
4. Lưu ý khi sử dụng đồng hồ áp suất tiếp điểm điện P510:
1) Khi lắp đặt đồng hồ áp suất tiếp điểm điện lần đầu tiên, nên sử dụng van để có thể loại bỏ hoặc kiểm soát dễ dàng.
2) Cần phải tìm hiểu những điều sau đây trước khi sử dụng đồng hồ đo áp suất:
- Môi trường rung lắc mạnh? Nếu có, hãy sử dụng Dampner.
- Môi trường rung lắc? Nếu có, hãy đổ đầy dầu vào đồng hồ đo hoặc sử dụng đồng hồ đo đầy dầu.
- Nhiệt độ môi trường xung quanh có cao không? Nếu có, cần sử dụng siphon giảm nhiệt hệ thống
3) Trước khi sử dụng đồng hồ áp suất 3 kim, hãy đảm bảo điểm 0 được điều chỉnh đúng cách.
4) Trên vít kết nối, sử dụng băng teflon hoặc miếng đệm để lắp đồng hồ đo áp suất một cách chắc chắn.
5) Khi cài đặt xong, từ từ mở van để biết con trỏ đã chính xác chưa cho biết áp suất hiện tại.
Để được tư vấn kỹ hơn, Quý khách vui lòng liên hệ:
Công ty TNHH Thiết bị HT Việt Nam
Đậu Duy - 0912 369 126 - kd5@thietbiht.com
